CONTROLE DE VISCOSIDADE NO PROCESSO

A viscosidade é uma propriedade física que determina a resistência que um fluido tem para escoar. Esta resistência é o produto ocasionado pelo seu atrito molecular. Sempre que um fluido é movido ou distribuído fisicamente, como por exemplo; ao ser espalhado ou misturado, ocorre cisalhamento, que é a força necessária para mover as camadas do fluido. Quanto maior a fricção, maior será a força necessária para causar o movimento; assim, materiais com alta viscosidade requerem maior força para se mover do que os que possuem baixa viscosidade.

São chamados de fluidos newtonianos os gases e os líquidos simples, incluindo metais líquidos, que obedecem à lei de Newton da viscosidade. Por outro lado, soluções poliméricas, pastas e tintas são classificadas como não newtonianos, pois possuem comportamentos não lineares, ou seja, a tensão de cisalhamento aplicada não depende da velocidade de deformação resultante.

Encontram-se abaixo as descrições técnica de alguns modelos:

• No medidor de viscosidade em linha TT100, o fluido transpassa a câmara de amostragem continuamente, escoando sobre o rotor cilíndrico, que está submetido à ação de motor síncrono. A velocidade gera força centrípeta e fluxo no anel entre o rotor e estator. O tubo de torque é tensionado pela viscosidade do fluido e ao restabelecer o equilíbrio de resistência ao movimento transmite deflexão angular ao transdutor. O sinal proporcional à viscosidade é eletronicamente processado.

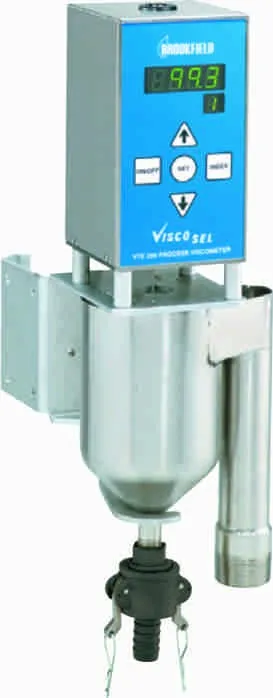

• O modelo VTE realiza medição contínua da viscosidade de processos em regime de fluxo à pressão atmosférica. O sensor de cisalhamento coaxial deste medidor de viscosidade em linha está imerso no fluido a ser analisado. A deflexão da mola produzida pela resistência do fluido a esse cisalhamento é proporcional à sua viscosidade. A faixa máxima de viscosidade será determinada pela velocidade de rotação do sensor e também pela sua forma e tamanho, além do sensor de torque calibrado (mola).
• No medidor de viscosidade em linha PV100, o fluido se envolve ao elemento sensor que possui uma geometria cilíndrica definida, rotacionando em velocidade angular constante através de um acoplamento magnético entre o motor e o rotor. A velocidade gera força centrípeta e fluxo no anel entre o sensor e a parede estacionária da capa cilíndrica. O elemento de torção é tensionado pela viscosidade do fluido e ao restabelecer o equilíbrio de resistência ao movimento transmite deflexão angular ao transdutor.

MAIS INFORMAÇÕES SOBRE MEDIDOR DE VISCOSIDADE EM LINHA

Os modelos de medidor de viscosidade em linha TT100, VTE e PV100 possuem sensor rotacional cilíndrico coaxial. No medidor de viscosidade em linha com sensor vibratório AST-100, a medição da viscosidade é feita a partir de um sensor vibratório que gera um sinal digital proporcional à viscosidade. O produto a ser analisado entra na câmara de medição onde se expõe ao sensor de medição. Ao submergir o sensor no produto a ser analisado, a haste vibratória detecta o amortecimento da frequência emitida através da defasagem do ângulo de fase e a converte em valores de viscosidade. Este medidor de viscosidade em linha lê a temperatura através de um Pt100 que está localizado próximo a haste.

A Braseq trabalha com o medidor de viscosidade em linha da marca Ametek Brookfield, que fabrica viscosímetros de bancada há mais de 80 anos, sendo referência em empresas, laboratórios e centros de pesquisas ao redor do mundo. Estes instrumentos são destinados para controle contínuo da viscosidade no processo dentro de uma determinada região de operação.
